Zentrifugalluftkompressor

Startseite > Produkt > Luftkompressor > Zentrifugalluftkompressor

  • https://www.kotechgroup.com/upload/product/1677138304747614.jpg
  • https://www.kotechgroup.com/upload/product/1677138311756736.jpg
  • https://www.kotechgroup.com/upload/product/1677138312754203.jpg
  • pic-1
  • pic-2
  • pic-3

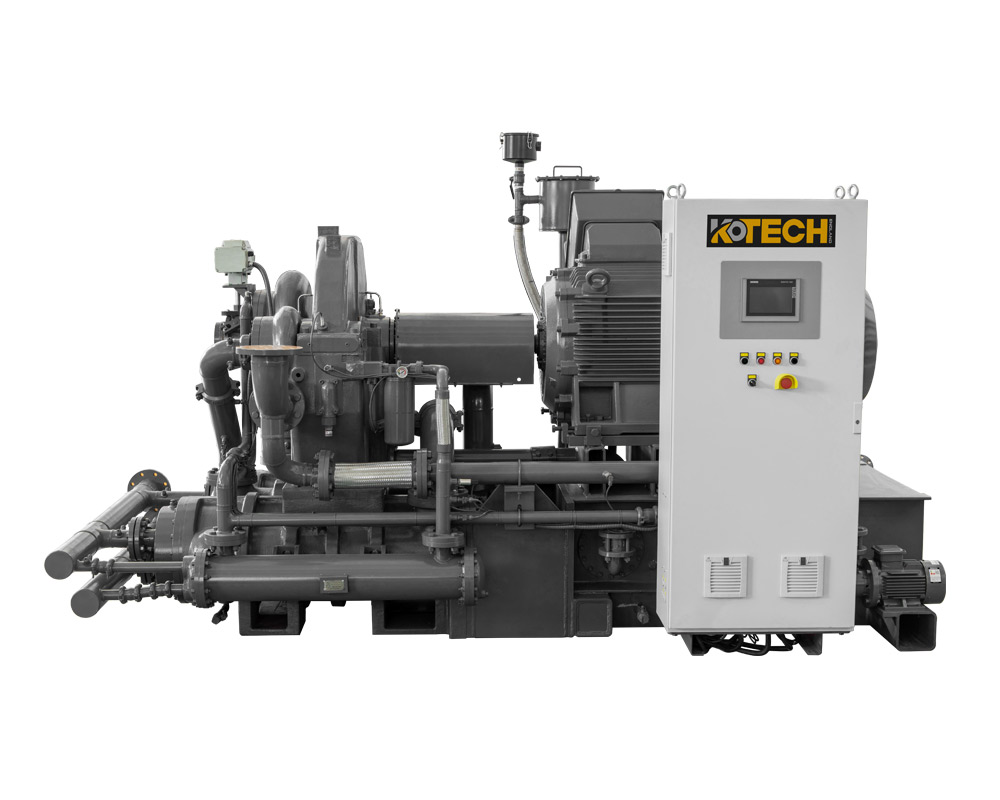

Radialkompressoren

Arbeitsdruck: 0.8 ~ 25 bar 11.6 ~ 362.5psig

Luftlieferung: 25~1500m3/min

Arbeitsleistung: 100~6000kw

Beschreibung

Merkmale:

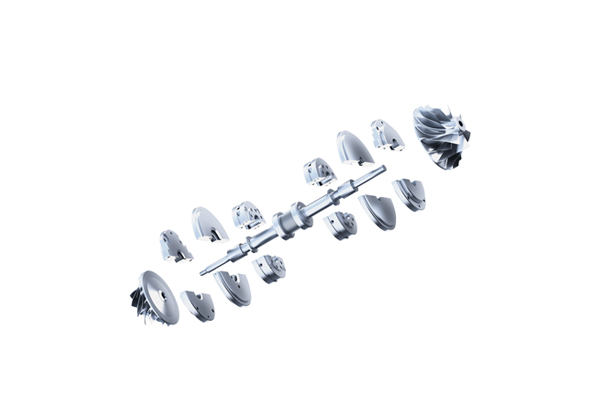

Schaufelrad
undefiniertHocheffizientes und hochzuverlässiges Laufrad aus Titanlegierung der Luftfahrtklasse
Laufrad mit korrosionsbeständiger Spezialbeschichtung für die Industrie mit hoher Korrosionsbelastung
Fünf-Achsen-Präzisionsbearbeitung zum Schmieden von 3D-Flow-Back-Lean-Design-Laufrad, höhere aerodynamische Effizienz
Splitter-Blade-Design für großen Durchfluss
Geringer Strömungsverlust und bessere Anpassungsfähigkeit an nicht ausgelegte Bedingungen.

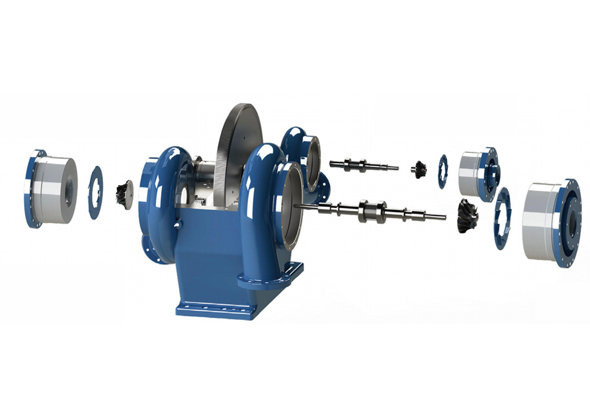

Luftende



undefiniert
undefiniert



  • Getriebe
    Horizontal geteilter Typ für einfache Wartung der Lager und Wellendichtungen.
    Druckring statt Drucklager. Das macht die Struktur einfacher und erhöht die Übertragungseffizienz und -zuverlässigkeit.

  • Kühler
    Wasser im Schlauch und Luft im Gehäuse, einfache Wartung.
    Das patentierte Design mit variablem Querschnitt wird für Kühlschränke übernommen.
    Geringer Strömungsverlust und bessere Entwässerung.
    Patentierte Selbstdichtungsstruktur, einfache Wartung und zuverlässiger.
    Super Lager Design kann die extremen Arbeitsbedingungen erfüllen.
    Berücksichtigung für Wärmerückgewinnungsdesign. Das verbessert die umfassende Nutzungseffizienz von Energie.

  • Lager
    Kippsegment-Gleitlager realisieren einen schnellen und stabilen Betrieb. Die Pad-Neigung passt sich selbst an, wenn sich die Lagerlast ändert.
    CC-Pad mit hoher Wärmeleitfähigkeit und hoher Festigkeit kann die Lagertemperatur senken und die Stabilität des Rotorsystems fördern.

  • Diffuser
    Die Geschwindigkeitsenergie der Luft wird durch den Diffusor effizient in Druckenergie umgewandelt. Die gekoppelte Analyse mit dem Flügelrad bietet einen hohen Wirkungsgrad.
    Die Oberflächenhärte kann HV1300 erreichen, wenn die MA-Behandlungsmethode angenommen wird. Gleichzeitig verlängert sich die Lebensdauer des Diffusors auf das Dreifache.

  • Labyrinthdichtung
    Die Gas- und Öldichtung ist ein Labyrinthtyp, der keinen Kontakt zur Welle hat, kein Abrieb, lange Lebensdauer und geringer Wartungsaufwand, kein Verbrauch von Instrumentenluft, und auch die horizontale Teilung erleichtert die Wartung.

  • Einlassleitschaufel
    Reibungslos und hohe Effizienz beim Einstellen.
    Mehr Sicherheit und Staubdicht mit Abdeckung.
    Hohe Zuverlässigkeit durch Gabeltyp.



Scroll mit hoher Effizienz

undefiniert
Revolutionäres Design
  undefiniert

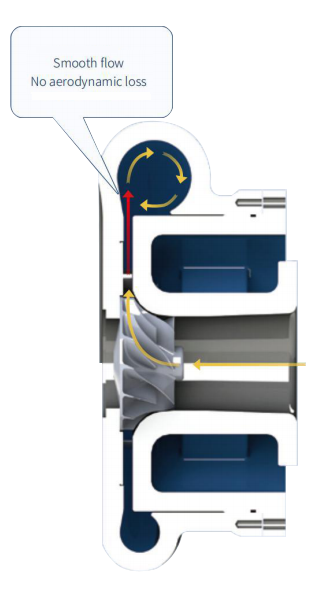

Evolventendesign

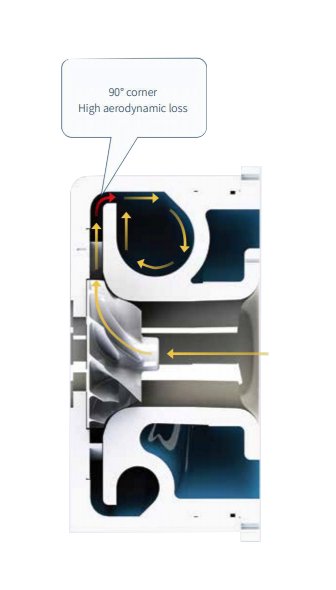

Beim Rotationstyp tritt das Gas direkt in die Schnecke ein, beim Evolvententyp tritt jedoch ein vertikaler Rücklauf auf.
Der Wirkungsgrad wird um 2 % gesteigert.



Patentierter Kühler mit hohem Wirkungsgrad und hoher Zuverlässigkeit

  • Design mit hoher Effizienz und Zuverlässigkeit
    1. Gerades Rohrdesign, muss bei der Wartung nicht herausgezogen werden, 90% Wartungszeit gespart.
    2. Keine Verbrauchsteile und niedrige Wartungsgebühr.
    3. Größeres Design, hohe Wärmeaustauscheffizienz, geringer Wasserverbrauch und geringer Druckverlust, ca. 1-2% Energieeinsparung.
    4. Allmählich wechselndes Cross-Design, perfekter Gas-Flüssigkeits-Trenneffekt.
    5. Edelstahl-Trägerplattendesign, wodurch das Korrosionsrisiko eliminiert wird.
    6. Keine Befestigungsteile, keine Beschädigungsgefahr des Laufrades durch herabfallende Teile.
    7. Von beiden Seiten unterstützt, wodurch das Schadensrisiko durch Resonanz beseitigt wird.
    8. Abtropfgestell mit langer Lebensdauer, kein Rost, starkes Ablassen und kein Gasverbrauch.

  • Patentiertes kompaktes Design für Luft- und Ölkühler
    1. Kompaktbauweise, kurze Verrohrung und einfache Installation.
    2. Der Wassereinlassdruck ist für Öl- und Luftkühlung gleich.



Die Komplettlösung

Hohe Zuverlässigkeit, hohe Sicherheit und Umweltschutz.
Energie sparen.
Integriertes Paket und wirtschaftliche Installation.
Siemens SPS + Touchscreen, benutzerfreundliche Oberfläche und einfache Bedienung.
Einfache Wartung und wirtschaftliche Kosten.
1-4 Stufenoption.
Kein Instrumentengas erforderlich.
Kein spezieller Sockel und Ankerbolzen erforderlich.
Ölfrei.
Silikonfrei.
Kein Sperrgas erforderlich.
Geräuscharm und vibrationsarm.
Überspannungsschutz.

Technische Parameter

KOA-Serie

undefiniert

Kapazitätsbereich: 25 - 100 m3/ Min
Förderdruck: 0.8 - 11 bar(ü)
Hauptmotorleistung: 100 - 600 kW
Hauptmotorspannung: 380 V / 3 kV / 6 kV / 10 kV / 50 Hz / 3 Ph
Basisgröße: 3400 mm * 2200 mm
Gewicht: 7000 kg - 8000 kg

KOS-Serie

undefiniert

Kapazitätsbereich: 100 - 240 m3/ Min
Förderdruck: 0.8 - 16 bar(ü)
Hauptmotorleistung: 300 - 1350 kW
Hauptmotorspannung: 380 V / 3 kV / 6 kV / 10 kV / 50 Hz / 3 Ph
Basisgröße: 4000 mm * 2300 mm
Gewicht: 9000 kg - 11000 kg

KOT-Serie

undefiniert

Kapazitätsbereich: 200 - 400 m3/ Min
Förderdruck: 0.8 - 11 bar(ü)
Hauptmotorleistung: 600 - 2000 kW
Hauptmotorspannung: 3KV / 6KV / 10KV / 50Hz / 3Ph
Basisgröße: 5000 mm * 2300 mm
Gewicht: 16000 kg - 20000 kg

KOL-Serie

undefiniert

Kapazitätsbereich: 400 - 1500 m3/ Min
Förderdruck: 0.8 - 25 bar(ü)
Hauptmotorleistung: 1500 - 6000 kW
Hauptmotorspannung: 3KV / 6KV / 10KV / 50Hz / 3Ph
Basisgröße: 12000 mm * 6500 mm
Gewicht: 20000 kg - 70000 kg
